Contoh Perhitungan dan Desain Balok Beton dengan SAP2000 (bag 1)

Post date:
Author:
Tags: , , , ,
Number of comments: 108 comments

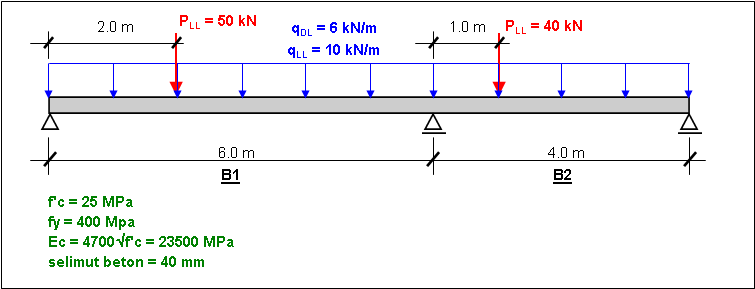

Ada contoh kasus seperti gambar di bawah ini:
SAP2000 balok 001

Versi SAP yang kami gunakan adalah SAP2000 Student Version 7.4.0, gratis, jadi tidak ada beban moral untuk digunakan dan disebarluaskan. šŸ™‚

Model SAP2000 dari balok di atas adalah seperti gambar di bawah. (klik untuk memperbesar)
SAP2000 balok 002

Untuk menggambar model tersebut dengan cepat, bisa dengan menggunakan cara:

  1. Klik menu File → New Model From Template (pastikan unit yang aktif adalah kN-m)

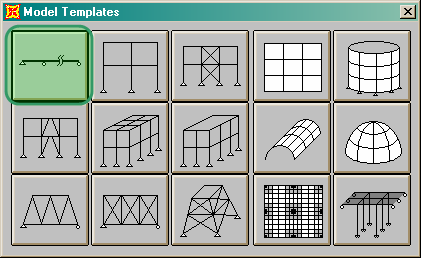

  2. Pilih “Continuous Beam” (pojok kiri atas)

    SAP2000 balok 003

  3. Number of spans = 2. Span length = 6 m. Restraints : Yes. Gridlines : Yes.
  4. Gunakan satu window aktif saja. Tutup window 3-D view
  5. Setelah model terbentuk, ubah panjang bentang kanan menjadi 4 m dengan cara:

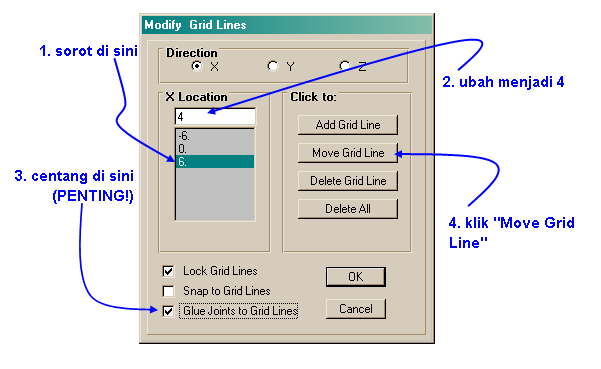

    • Klik ganda garis grid paling kanan, akan muncul kotak dialog “Modify Grid Lines”

      SAP 2000 balok 004

    • Ubah panjang bentang 2 menjadi 4 m.

      SAP 2000 balok 005

Selanjutnya balok 1 (kanan) dan balok 2 (kiri) di-divide, dengan menggunakan menu Edit → Divide Frames, masing-masing menjadi elemen sepanjang 1 m.

nb : tujuan dari divide ini adalah sebagai kontrol lendutan. SAP2000 Student Version tidak bisa memberikan output nilai lendutan di sepanjang balok, walaupun dalam display bisa diperlihatkan bentuk lendutannya. Oleh karena itu, balok harus di-divide agar titik-titik ujung segmen bisa ditampilkan nilai lendutannya.
SAP versi terbaru (saya lupa mulai versi berapa), sudah bisa menampilkan besarnya lendutan di sepanjang balok, jadi tidak perlu di divide.

Cara Divide:

  1. Select balok 1 (kanan), klik menu Edit → Divide Frames. Isikan Divided Into 4 frames. Last/First ratio = 1.
  2. Balok 2 juga seperti itu, tapi Divided Into 6 frames.

Hal-hal lain yang perlu dicek antara lain:

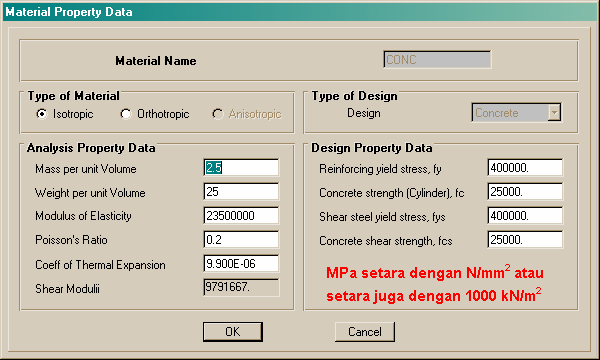

  1. Properti material beton

    SAP 2000 balok 006

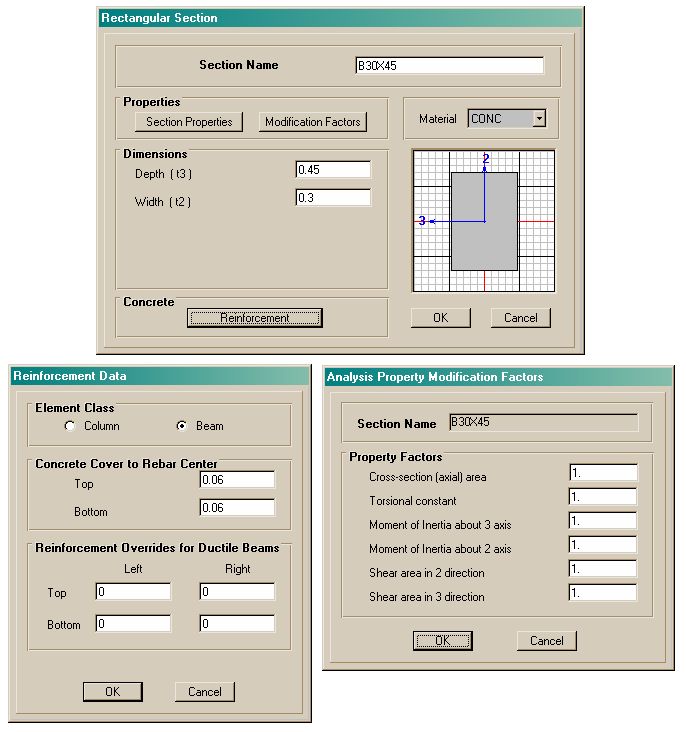

  2. Frame Section

    Untuk asumsi awal, kita gunakan balok ukuran 300X450.
    Reinforcement type : beam, dengan concrete cover 60 mm.
    Kok bukan 40 mm seperti pada soal? 40 mm itu adalah tebal selimut bersih, sementara yang di SAP2000 itu adalah cover to rebar center. Jadi, yang dimasukkan ke SAP2000 adalah 40 mm + 10 mm (asumsi diameter sengkang) + 0.5*19 (asumsi diameter tulangan utama D19).
    Modification factor, di-set 1 dulu untuk semua. Nanti untuk perhitungan lendutan baru diganti.

    SAP 2000 balok 007

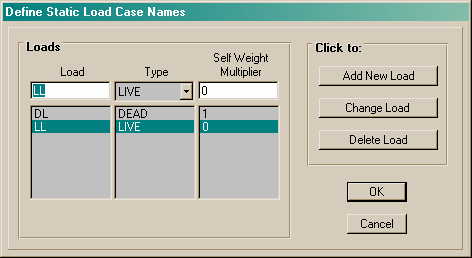

  3. Static Load Case Names

    SAP 2000 balok 008
  4. Load COmbinations.

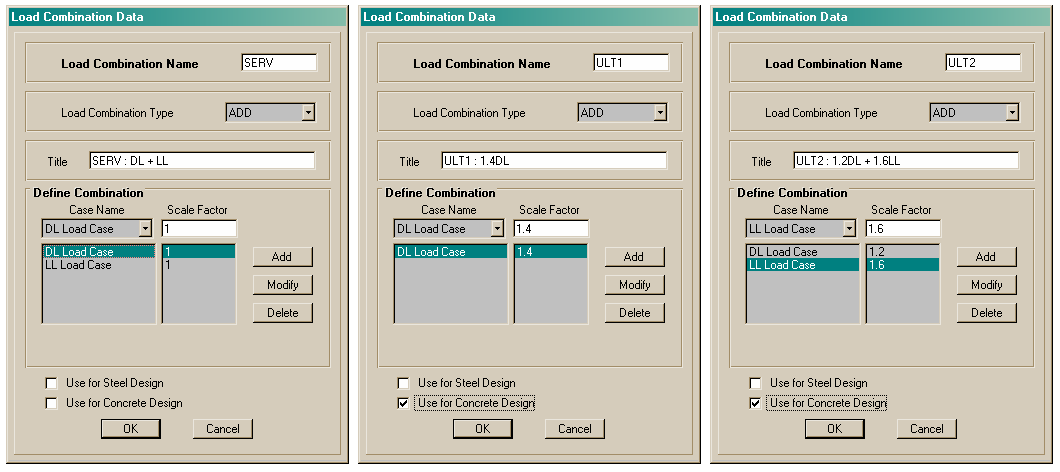

    Ada 3 kombinasi yang digunakan.
    SERV = DL + LL, untuk menghitung lendutan
    ULT1 = 1.4, untuk desain tulangan
    ULT2 = 1.2DL + 1.6LL, untuk desain tulangan

    SAP 2000 balok 009

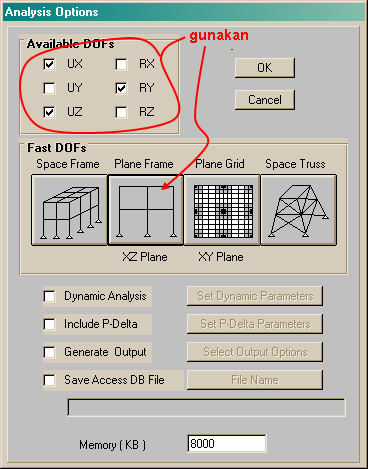

  5. Atur Analysis Option. Centang seperlunya.

    SAP 2000 balok 010

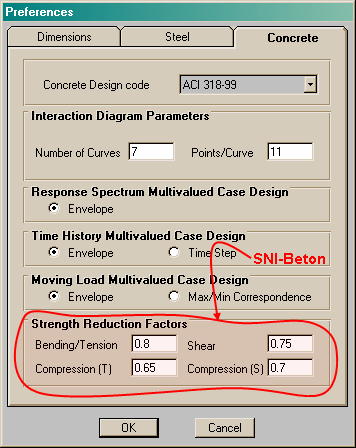

  6. Atur Preference → Concrete, sesuaikan koefisien dengan SNI-Beton

    SAP 2000 balok 011
  7. Assign Beban-Beban Yang Sesuai (Point & Uniform). Untuk Asigning beban kami anggap tidak ada masalah. Hati-hati dengan option Replace, Delete, dan Add pada kotak dialog

    SAP 2000 balok 012

Lakukan analisis… RUN!

Setelah Run, cek dulu apakah tidak ada yang aneh dengan hasilnya. Bisa dengan cara mengecek defleksi, atau mengecek diagram gaya dalam, apakah sesuai dengan yang diharapkan.

DESAIN

Jika semuanya oke, kita lanjutkan dengan desain.
Yang harus diperhatikan antara lain:

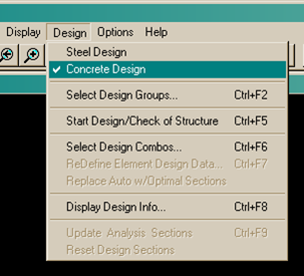

  1. Pastikan yang aktif adalah Concrete Design

    SAP 2000 balok 013
  2. Cek Design Combos, pastikan beban kombinasinya sudah tepat. Jika ada beban kombinasi yang tidak diinginkan/diperlukan, segera singkirkan.

    SAP 2000 balok 014

Sebelum mengintip hasil desain, sebaiknya ubah dulu satuan yang aktif menjadi N-mm. Soalnya luas tulangan lebih enak dibaca jika menggunakan satuan mm. (Ada juga yang menggunakan cm, itu tergantung selera dan kebiasaan)

A. Desain Tulangan Balok B1 (Kiri)

Tulangan Lapangan (tengah bentang)

  1. Klik kanan pada segmen yang mengalami momen lentur positif terbesar (segmen-3).

    SAP 2000 balok 015
  2. Pada kotak dialog “Concrete Design Information”, cari yang mempunyai nilai maksimum pada kolom “BOTTOM STEEL”. Sorot, kemudian klik Details.

    SAP 2000 balok 016

    SAP 2000 balok 017

  3. Dari mana angka 1497.389 untuk required bottom rebar itu diperoleh?
    Itu dari persamaan:
    \( \dfrac{M_u}{bd^2} = \phi f_y \rho \big( 1 – \dfrac{f_y \rho}{1.7f’_c} \big) \)
    Dengan mensubstitusi Mu, b, d (=390 mm), fy, dan f’c yang sesuai, kita bisa mencari nilai \( \rho = 1.2798 \% \). Sehingga \( A_s = 1.2798 \% \times 300 \times 390 = 1497.389 \text{ mm}^\text{2} \)
  4. Hitung tulangan yang digunakan.
    D19 → 6 buah, As = 1698 mm2.
    D22 → 4 buah, As = 1520 mm2.
    Pakai 6D19. Kenapa bukan 4D22 yang luasnya lebih kecil tapi masih memenuhi kebutuhan? Alasannya nanti di bagian akhir.

Tulangan Tumpuan Kanan

  1. Ada momen negatif, maka harus dihitung kebutuhan tulangan ATAS. Caranya sama dengan tulangan lapangan. Klik kanan pada segmen terakhir dari balok kiri.
  2. Cari top reinf yang maksium, klik Details.

    SAP 2000 balok 018
  3. Kebutuhan tulangannya adalah \( 1388.261 \text{ mm}^\text{2} \)
  4. Gunakan tulangan 5D19 (As = 1415 mm2).

Tulangan Tumpuan Kiri
Karena di tumpuan kiri tidak ada momen lentur, pakai saja tulangan minimum, 2D19 untuk tulangan bawah dan tulangan atas (As = 566 mm2).

B. Tulangan Balok B2 (Kanan)
Caranya sama dengan balok 1. Cari segmen yang mempuyai momen lentur positif maksimum.

SAP 2000 balok 019

SAP 2000 balok 020

Pada gambar di atas, momen ultimatenya adalah \( M_u = 18.74 \text{ kNm} \) sehingga, \( \dfrac{M_u}{bd^2} = 0.41 \text{ kNm} \)
Diperoleh \( \rho = 0.0013 \),
Atau \( A_s = 0.0013 \times 300 \times 390 = 152 \text{ mm}^2 \)

PENTING!!
Nah, di sini perlu hati-hati. Perhatikan minimum rebarnya. Di situ tertulis 202.693. Sementara pada balok 1 (kiri), minimum rebarnya adalah 403.343, padahal ukuran penampangnya sama, mutu beton dan tulangannya juga sama, mengapa minimum rebarnya berbeda?

Coba kita cek tulangan minimum sebenarnya dari balok tersebut.
\( A_{smin} = \dfrac{1.4}{f_y} bd = \dfrac{1.4}{400} \times 300 \times 390 = 409.5 \text{mm}^2 \)
Ternyata angka 403.343 itulah minimum rebar yang sebenarnya. Lalu, angka 202.693 itu darimana?

Pada butir 10.5.3 ACI-318-02, di situ disebutkan bahwa nilai minimum di atas (yang 403.343 itu) boleh tidak digunakan, asalkan tulangan yang dibutuhkan paling tidak sepertiga lebih banyak daripada yang diperlukan dari analisis.

Nah, dari analisis, kita kan perlu 152 mm2. Jika kita tambah sepertiganya, maka menjadi 152 + 50.7 = 202.7 !! Itulah tulangan minimum yang dihitung oleh SAP2000.

TAPI!!! TULANGAN MINIMUM INI TIDAK BOLEH DIGUNAKAN UNTUK BALOK BERUKURAN RELATIF KECIL!

Di bagian commentary ACI-318 tersebut, disebutkan bahwa ketentuan di atas (butir 10.5.3), hanya digunakan untuk balok yang berukuran besar dan masif. Di SNI Beton 2002 dengan jelas menuliskan hal ini (pasal 10.5.3).

Sementara balok yang digunakan di atas (300×450) termasuk balok kecil. Jadi, tulangan minimumnya harusnya 403.343 mm2. Jadi, kita bisa gunakan 2D19 untuk tulangan atas dan bawah balok 2 (kanan).

SUMMARY
Jadi, tabel balok sementara adalah sbb:

SAP 2000 balok 022

Nah, dari sini kita bisa jawab pertanyaan di atas, kenapa tidak menggunakan 4D22 pada tengah bentang balok B1? Jawabannya adalah, untuk memudahkan pelaksanaan, karena di lokasi yang lain (tumpuan balok B1 dan sepanjang balok B2 semuanya menggunakan D19). Untuk konstruksi sederhana yang mudah diawasi, penggunaan diameter yang bervariasi tidak jadi masalah. Tapi untuk skala yang lebih besar, hal seperti ini biasanya dihindari, untuk memudahkan pelaksanaan dan pengawasan. Bisa dibayangkan misalnya pada satu lantai terdapat beberapa balok yang menggunakan banyak variasi ukuran tulangan. Bisa-bisa tukangnya kebingungan dan salah pasang tulangan. šŸ™‚

Catatan:
Di beberapa gambar detail penulangan output SAP2000 di atas, ada detail yang kami tandai dengan tanda silang (cross) merah! Yaitu di bagian Special Moment.

Bagian Special Moment HANYA digunakan untuk pemodelan struktur pemikul GEMPA tipe SRPMK (Sistem Rangka Pemikul Momen Khusus). Jadi, kalau hanya balok sederhana, balok banyak tumpuan, balok yang tidak memikul gempa, bagian Special Moment ini tidak perlu diperhatikan.

Angka Special Moment ini bisa dihilangkan dengan cara seperti gambar di bawah.
SAP 2000 balok 021

Bagaimana sebenarnya penggunaan Special Moment di atas? Insya Allah dibahas di lain kesempatan. šŸ™‚

Sekali lagi, pesan sponsor… “hati-hati dengan tulangan minimum hasil output SAP2000, dan juga software yang lain.”. Kami belum mengecek SAP2000 versi terbaru, tapi metode yang mereka gunakan memang ada dasarnya (ACI-318), cuma penerapannya tidak sesuai.

SAP2000 Student Version bisa didownload di sini.

bersambung[]
Desain sengkang (geser) dan kontrol lendutan dibahas di bagian kedua.

Comments

  • Mitra

    says:

    GEN TOLONG SHERE JUGA DON TUTORIAL SAP2000 MULAI DARI NOL HINGGA SEMUA FIX… BANGUNAN KECIL PUN JADI ….
    TOLONG YA GEN…
    ORG BARU UNTUK SAP.. BERHARAP PENCERAHAN DARI PARA SENIOR

    Reply

    • admin

      says:

      Sebenarnya sudah ada beberapa di situs tetangga. Tnanti kita usahakan juga lah kalau memang banyak peminatnya. šŸ™‚

      Reply

  • Barli

    says:

    sangat berguna! namun saya masih penasaran, setelah ini, analysis properties modification factor itu tetap 1 atau dirubah?
    juga setelah perhitungan kebutuhan tulangan.. bagaimana memasukan/input tulangan yang kita rencanakan di program sap ini?

    sekian terima kasih, mohon reply nya pak..

    Reply

  • BREAMYEE T

    says:

    Aloha …… Mas
    aq hitung balok dengan sap2000 v.14,namun pada langkah analyze tdk muncul hasilnya kenapa yaa mohon petunjuk terima kasih

    Reply

  • gunawan wibisono

    says:

    Gan, aku butuh perhitungan rangka baja untuk optimalisasi juga efisiensi profil (rangka dinding gedung bertingkat)
    Waktunya mepet (buat pesentasi). Gambar rangka sudah ada bentuk cad……prinsipnya kolom dan konsol kantilever….apa bisa bantu……sekalian presentasinya…..terima kasih.

    Reply

  • tri wahyu w

    says:

    Trims banget ilmunya. Sy dlnya jg mroyek jg, tp sdh 17thn kerja bidang lain..jadi lupa semua nih. To the point aja: aku mau bikin rumah tinggal sederhana 2lt. Jrak bentang 3.2m & 3m. Tinggi lt2nya 3,5m.Bisa tlg desain tulangan & dimensi beton utk balok, kolom & pondasinya donk. Makasih sebelumnya ya gan. Atau gambar draftnya takkirim japri gan?

    Reply

    • admin

      says:

      Biasanya untuk bentang segitu, tidak butuh perhitungan yang detail, karena bentang tersebut cukup lazim digunakan. Arsitek pun biasanya sudah bisa menentukan sendiri ukuran kolom dan baloknya. Dan… biasanya juga, kalo diserahkan ke insinyur sipil, ukurannya bisa lebih besar šŸ™‚

      Tapi kalo bapak tetap mau japri, mungkin saya bisa lihat sekilas aja dulu. Silahkan email ke iwal.islamuddin@gmail.com

      Reply

  • Detari Nurfauziah

    says:

    Rencana sih mau lanjutin kuliah Di jurusan Teknik Sipil ,
    jadi penasaran lagi dech ……!!!

    Reply

  • sehan

    says:

    GAn .. trimasih info sipilnya sngat bermanfaat…(Saya ingin bertanya bagaimana jika dalam perencanaan perhitungan data momen ultimit ,/momen negatif terfaktor & momen positif terfaktor sudah diketahui, tetapi kita menentukan dimensi yng sesuai ,gmna cara pengerjaannya pada SAP 2000) trimksh (^_^)

    Reply

  • pak iksan

    says:

    salam kenal, Admin..

    saya mahasiswa teknik sipil maaf mau nanya, bagaimana kalau struktur KOLOM yg diitung? Apakah metode nya mirip2 dg cara desain balok?
    atau ada metode khusus? maaf kalau OOT…

    matursuwun to Admin..

    Reply

  • rizki

    says:

    saya baru mau masuk kuliah dan mau ngambil jurusan teknik sipil…pas dilihat trnyata soal2 perhitungannya ckup rumit ya..hehe
    tp saya tetap pada cita2 saya untuk jdi s`org insinyur…

    Reply

  • Adie

    says:

    Mas Juragan saya punya sedikit masalah dengan program sap 2000 ver. 9 kok ditahun 2012 sap saya Error #7, sedangkan kalo saya ganti tahun Komputer saya menhadi tahun dibawahnya program ini baru bisa jalan. bisakah membantu saya untuk memecahkan masalah ini?? shear ke yb_const@yahoo.com

    terimakasih

    Reply

  • Edy

    says:

    Untuk Desain sengkang (geser) dan kontrol lendutan bagian kedua. belum dibuat ya? saya tunggu2 itu loh Gan.tolong dibuat dong.thanks

    Reply

  • abe

    says:

    allhmdullilah akhirnya jurgan nongol lagi. saya tnggu2 info2 dan ilmu2 pntingnya
    jurgan da yg mau saya tanyakan ada tidak tabel tentang balok di dalm balok, mslhnya hal ini baru saya lihat wktu pmbesian balok dgn bntng 10m dari as tiang.

    Reply

    • admin

      says:

      maaf baru balas. Balok di dalam balok, maksudnya balok anak?
      Balok bentang 10 m termasuk bentang panjang. Kalo yang anda maksud adalah balok beton, maka biasanya orang menggunakan balok prestress (pratekan).
      Kalopun mau dipaksakan pakai balok biasa juga bisa tapi ukurannya akan sangat besar.

      Reply

  • yana

    says:

    mohon ijin perkenalan….saya alumni lingkungan baik S1 maupun S2, skrg di dinas perijinan salah satu kab di DIY. yg mengampu salah satunya IMB. saya ingin belajar praktis ttg hitungan konstruksi. agar ijin yg kita keluarkan sesuai hitungan sebenarnya. Bagaimana langkah2 praktis dan mudah tuk mengetahui bhw hitungan yg dilampirkan adalah benar tuk IMB yg dimintakan? Saya, Insya Allah akan mempelajari dg sungguh2. Terima kasih sekali atas perkenan bantuannya.

    Reply

  • nasyiin faqih

    says:

    Saya pelanggan setia blog ini. Semoga selalu update ilmu khususnya SAP 2000 karena perkembangannya sangat cepat. Mohon diulas cara menghitung pondasi setempat dan menerus dengan SAP 2000.
    Trims

    Reply

  • noviacaem

    says:

    manntaaappppppppppppp………………………………!!!!!!!!!!!!!!!!!!!!!!!!!!!!
    semoga artikel2 nya menjadi pelajaran yang berharga bg yang melihatnya………..????????????

    Reply

  • auliacimutc

    says:

    gimana sic caranya jadi magister sipil yang terkenal
    cuma mau nanya sic ……………………………….????????????
    hehEHE…………,,,,,,,,,,,,,,,,,,…………….!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    Reply

  • fri doni

    says:

    mantapppppp…. mudah-mudahan ilmu anda bertambah.. tapi yang positif…. hehehehe.. makasi…

    Reply

  • agus

    says:

    mau tanya klau sap 2000 bsa digunakan pada kolom ma tulangan geser dan lentur kan, klau untuk digunakan untuk menghitung di cantilever atau jepit di tunggu jwbx sblmx terimakasih banyak.

    Reply

  • Deni Angga Hidayat

    says:

    mantaf… trimakasih atas informasinya? saya bisa dapatkan aplikasinya gak mas/mbak?dan bagai mana cara mendafatkan aplikasinya?

    Reply

  • Denta

    says:

    kalau keadaan tersulit,,diminta untuk desain tulangan lentur n gesernya tanpa SAP,,caranya gmn mas? Thx b4. Jwbn q tunggu d imel ya mas

    Reply

    • admin

      says:

      SAP2000 versi student bisa di download gratis tanp beban moral. Silahkan googling.
      Tapi untuk versi komersial, saya rasa agak susah dibantu… ada tanggung jawab moral juga.. šŸ™‚

      Reply

  • Abdurachman

    says:

    Pak saya mau menghitung gaya batang akibat bebanmati, beban angin pada struktur kuda2 kayu sederhana. pada templet sap2000 ada model struktur rangka kuda2. Bagaimana cara merubah model struktur kuda2 tsb menjadi sesuai dgn rancangan saya. Mohon diberikan tutorialnya menggunakan software sap2000. Terima kasih banyak pak atas bantuannya.

    Reply

  • admin

    says:

    Self weight multiplier itu adalah faktor pengali berat sendiri.
    Nah, berat sendiri itu kan masuk ke beban mati, sehingga pada beban mati (DL) sebaiknya ditambahkan faktor pengali 1 (satu), artinya 1x berat sendiri.

    Kadang ada juga perencana yang memisahkan antara selfweight (SW) dengan beban mati (DL), sehingga dia membuat satu load case baru namanya SW. SW itu diberi multiplier = 1, sementara di DL tidak. Soalnya kalau DL diberi faktor 1 juga, nanti berat sendirinya dihitung 2 kali, satu di SW, satu di DL.

    Reply

  • bambang

    says:

    bos, klo hitung desain beton dengan sap 2000, itu koq luasan besi pada kolom yang paling atas itu lebih besar dari kolom yang paling bawah, mengapa ya bos??, kan axial terbesar di bawah bos. bener gaaa boss, tolong di bantu bos

    Reply

    • admin

      says:

      @bambang, axial terbesar memang di bawah, tapi coba perhatikan momen lenturnya. Desain kolom tidak hanya berdasar gaya aksial. Justru momen lentur kadang yang bikin tulangan menjadi banyak.

      Reply

  • Teddy

    says:

    GA BISA MENAMPILKAN SEMUA PERINTAH YG DI AJNURKAN
    APA ADA YANG SALAH YA DENGAN SAP2000 VER 8.08 SAYA ????
    TOLONG KONFIRMASI K EMAIL SAYA

    TERIMA KASIH

    Teddy Fernando

    Reply

  • oqjuga

    says:

    Bang admin, boleh nanya soal software untuk perencanaan pondasi bore pile dan tiang pancang ada gak?..apa namanya n dimana biasa dapetnya?, kalo bisa versi yang full n gratis ya…truz tolong dibahas dunk perhitungan balok pake special moment..trims.

    Reply

  • Agung

    says:

    Kang Admin, mana yang bagian 2 nya šŸ˜€
    Kang Admin, saya salut pisan sama artikel2nya, bermanfaat pisan..

    Reply

  • dede

    says:

    Bantuanya gan”””, kemarin di SAP2000.menghitung rangka batang atap kita melakukan perintah mement releases yg artinya setiap titik simpul diperlakukan sebagai sendi (karena dalam rangka batang, hanya ada tarik dan tekan..kecuali kasus untuk beban mati beda karena dia punya berat sendirinya)..terus pertanyaan saya: gimana kalau rangka atap itu terbuat dari beton pak??apakah direleases juga??thxs

    Reply

    • admin

      says:

      haa? rangka atap beton? bagi yang belum pernah lihat, memang sangat jarang orang menggunakan kuda-kuda beton. Untuk rumah tinggal lumayan ada beberapa yg pake beton. Tapi ini tidak direkomendasikan karena selain berat, juga susah, boros, lama pengerjaannya dibandingkan pake kayu. Selain rumah, kami pernah melihat rafter beton pada atap mesjid yang berbentuk limas.
      Pertanyaannya, jika kuda-kudanya dari beton, apakah momennya di release juga?
      Jawabannya, tergantung. Kalau beton tersebut menumpu ke kolom, sebaiknya tidak usah di-release. Balok beton justru efektif menahan momen lentur. Kalau rangka atap beton menumpu ke balok beton misalnya ring beam, sebaiknya di release. Kalau tidak di-release akan muncul gaya puntir (torsi) pada balok ring. Torsi ini harus dicek lagi.
      Kalau KEKAKUAN rangka atap tersebut relatif jauh lebih kecil dari KEKAKUAN tumpuannya (entah itu balok atau kolom), lebih baik di release saja. Relatif di sini nggak ada angka mutlaknya, butuh sedikit judgement. Kekakuan di sini sama dengan I/LĀ².

      cmiiw

      Reply

  • Fazrin

    says:

    bos juragan sipil, saya ingin bertanya tentag SAP…
    saya pernah mencoba membuat 2 model balok tumpuan sederhana, perbedaan dari kedua model itu hanya frame nya yg satu saya bagi 2. maksudnya begini:
    1. Model 1: mengunakan 1 frame (dari tumpuan ke tumpuan lain)
    2. Model 2: menggunakan 2 frame (1 dari tumpuan ke tengah bentang, dan 1 lagi dari tengah bentang ke tumpuan yg lain)

    setelah saya coba run dengan beban yang sama, gaya dalam yang dihasilkan sama persis. Cuma untuk deformasi ada perbedaan yg cukup lumayan (di model saya beda sekitar 2 mm).

    Yang ingin saya tanyakan kenapa bisa terjadi perbedaan defleksi pada 2 model tersebut??saya menggunakan SAP 2000 V.14 orginal. terimakasih atas jawabannya

    Reply

  • ihsanul amri ahsas

    says:

    sulit skl teknik sipil jauh dr kemampuan saya
    saya juga mengambil jurusan ini
    mampukah saya???
    krn saya tdk mmpunyai dasr untk ini
    krn sya dr MA!!!!
    bisa bantu saya pak?????

    Reply

    • admin

      says:

      @ihsanul amri. Pertanyaan saudara sangat susah dijawab… “mampukah saya?”. Biasanya pertanyaan semacam itu pertanda kurang pede, pesimis, atau.. maaf.. malas. Kami pun tidak jarang ada di kondisi seperti itu. Susah juga jawabnya. Tiap orang punya motivasi yang berbeda-beda. Mungkin yg paling basic adalah, kenapa mengambil jurusan teknik sipil? selanjutnya, apa yang saudara harapkan dari teknik sipil? Mohon maaf kalau tidak banyak membantu.

      Reply

  • Agung Gunawan

    says:

    Kang Admin, kl kategori balok bisa dikatakan balok besar, kalau ukurannya berapa ya?
    trims

    Reply

    • admin

      says:

      kategori balok besar itu relatif, boleh pake feeling, nggak ada aturan eksaknya. Balok ukuran 500×800 mungkin terasa besar untuk bangunan rumah 2-3 lantai, tapi untuk high rise building kadang ukuran segitu belum cukup.
      Kalau pengalaman kami, patokannya adalah beban dan panjang bentang. Kadang kita menemukan balok bentang panjang, tapi beban cukup kecil, misalnya balok perimeter yang tidak ada dindingnya. sehingga yang menentukan ukuran balok tsb bukan strength lagi, tapi deflection. Dalam kondisi ini, kadang momen lenturnya kecil, As yg dibutuhkan kecil, jauh lebih kecil dari tulangan minimum. Nah, kalo kayak gini, aturan minimum untuk kategori balok besar bisa diterapkan.

      Reply

  • aska

    says:

    Pak bagaimana kalau penampang baloknya itu tidak ada di SAP misal balok T tetapi bagian sayap bawahnya melengkung.

    Reply

  • yanur akhmadi

    says:

    oh iya, sy mau nanya.
    waktu saya pakai sap v.10.01 buat desain gedung rangka beton sy mengalami kesulitan saat harus membentuk kolom tipe L. pas “define frame section”-nya gimana ya ?
    sama satu lagi, untuk desain rumah tinggal kan posisi kolom dan balok tidak teratur, itu membuat output SAP agak ngaco. penulangannya ada yang buesar banget ada yang kecil banget. gimana ya ?
    thx for your answer …

    Reply

    • admin

      says:

      Untuk membuat kolom tipe L, bisa dengan memilih option “Add SD Section” pada saat membuat Frame Element.
      Trus, di kotak dialognya, klik tombol “Auto Section Designer” (kalo nggak salah), pokoknya yang ada kata-kata “Section Designer”nya.
      Di situ kita bisa membuat tipe section bentuk apa saja.

      Untuk output yang agak “ngaco” bisa jadi karena pemodelannya yang belum tepat. Hal-hal yang bisa dicek antara lain:
      1. Kalo pelat lantainya dimodelkan (entah sebagai shell, plate, atau membrane), cek meshingnya. Apakah manual, atau pake auto-mesh. Meshing itu penting untuk penyaluran beban dari pelat lantai ke balok/kolom.
      2. Perhatikan juga balok-balok yang bersilangan. Balok-balok harus dibagi (divide) kalo ada intercetion dengan balok lain. Atau bisa juga pake assign auto divide.

      Kalau bisa, kirimkan saja file SAP2000nya ke juragan@duniatekniksipil.web.id. Jangan lupa diimpor juga filenya ke bentuk $2k. Takutnya filenya tidak bisa dibuka di versi SAP2000 yang lebih rendah.

      Reply

  • exos

    says:

    ok, sy juga pernah coba dan bandingkan, yang saya tanyakan bagaimana menghitung sengkangnya?, dan kalau pengetrapan untuk portal dan slab , dimana kita tinggal masukkan beban di slabnya QLL dan QDL, bisa ngga?….. tolong dibantu ulas… thanks

    Reply

  • rei

    says:

    wah mantap2.. btw juragan tolong d krmin u/ penylsaian pd slope deflction dr cth2 momen sdrhn hingga yg bertiktnya dong..(msh agak bingung euy rumus2 yg hrs di gunakan thd rangka yg mmlk lbh dr 1 bbn). tq b4

    Reply

  • ronaldy

    says:

    juragan mau nanya nh, saya pernah menghitung gedung 3 lantai di Etabs dan melakukan desain tulangan betonnya by program, lalu si etabsnya sendiri mengitung kebutuhan tulangan yang terjadi melebihi rho maksimum dan dianggap oleh si etabsnya penampang balok tersebut mash mencukupi, padahal nilai untuk rho maks dengan mutu beton K225 dan Fy tulangan ulir didapat 1.54% nilai yg dihasil kan si etabs sebesar 1.7% dan masih ok, apa karena si etabs menghitung pengaruh tulangan tekan pada penmpang tersebut gan?mohon penjelasannya.

    Reply

  • mariska

    says:

    mas,, aku udah nyoba.. tapi paz assign beban, yang muncul beda.. bisa tolong dijelasin lagi ga?

    makasii..

    Reply

  • moh isa+abdillah

    says:

    wah… terimakasih banyak penjelasannya tentan SRPM,, sedikit lebih mengerti lagi. untuk artikel perbedaan SRMP saya tunggu dan saya sangat mengharap kan bisa dijelaskan lebih banyak lagi.

    Reply

  • moh isa abdillah

    says:

    terima kasih.. sangat bermanfaat sekali,
    ada sedikit yg saya tanyakan, di akhir catatan disebut kan SRMP,, mungkin bisa sedikit dijelaskan tentang SRPM,, dari SRMPK, SRPMM,SRPMB,

    Reply

    • admin

      says:

      SRPM atau sistem rangka pemikul momen adalah salah satu sistem struktur yang memikul beban gempa dengan mekanisme transfer gaya melalui momen lentur antara kolom dan balok. Biasanya sistem ini digunakan oleh bangunan bertingkat menengah ke bawah. Paling tinggi 6 – 8 lantai. Di atas itu biasanya sudah menggunakan dinding geser.

      SRPM sendiri ada 3 tingkatan, SRPMB (Biasa), SRPMM (Menengah), dan SRPMK (Khusus).

      Kalau yang biasa, bangunan didesain sedemikian rupa sehingga perilakunya pada saat gempa adalah elastis atau hampir elastis. Diusahakan tidak ada sendi plastis yang terjadi di sambungan balok kolom. Sendi plastis adalah kondisi di mana sambungan balok kolom sudah tidak rigid (kaku) lagi disebabkan karena tulangan yang sudah meleleh. Agar tidak terjadi sendi plastis, maka gaya gempa desainnya dibuat sebesar mungkin, sehingga ukuran balok kolomnya relatif besar-besar. Tidak perlu detail khusus pada sistem ini.

      Untuk SRPMM dan SRPMK, sekilas tidak ada bedanya. SRPMK menggunakan nilai R (reduksi gempa) paling besar, sehingga gaya desainnya kecil, ukuran penampangnya juga kecil-kecil. TAPI, ada detailing dan pesyaratan-persyaratan khusus yang harus diperhatikan. Salah satunya adalah konsep strong column weak beam, kolom harus didesain bisa menahan momen lentur sebesar minimal 1.2 kali kapasitas momen lentur balok. Dan, masih banyak persyaratan lainnya, termasuk adanya Momen Lentur Spesial seperti yang disinggung di atas.

      Sebanarnya kami sedang membuat summary perbedaan antara ketiga SRPM di atas, tapi belum siap.. šŸ™‚ mohon tunggu tanggal mainnya.

      Reply

  • fajar

    says:

    mas…ada tutorial untuk belajar sap gak…kalo ada di upload dong ato kirim ke email saya…terimakasih

    Reply

    • admin

      says:

      Beton precast adalah beton yang tidak dicor di tempat. Beton precast dicor dan dibentuk di tempat lain, kemudian setelah keras, baru kemudian diangkat dan diletakkan di posisinya. Elemen-elemen yang terbuat dari beton precast antara lain: pelat lantai, balok girder, kolom, tiang pancang, tangga, sheet pile, retaining wall, pipa drainase, bantalan rel kereta api, dll.

      Beton precast juga punya tulangan. Ada yang pake tulangan biasa, ada juga yang prestressed (prategang). Lawannya precast adalah cast in-situ, atau beton dicor di tempat.

      Beton prategang, adalah beton yang menggunakan kawat (tendon, mutu sangat tinggi) yang ditarik sehingga menambah kekakuan dan kekuatan elemen beton. Beton prategang ada 2 macam, post-tension dan pre-tension. Kalau post-tension, beton dicor dulu kemudian tendon ditarik. Sebaliknya, pre-tension, tendon ditarik dulu kemudian beton dicor.

      Jadi, kesimpulannya berdasarkan metode (waktu dan lokasi) pengecoran, beton dibagi atas pracetak (precast), dan cast-in-situ.

      Contoh : pile (pondasi tiang).
      Ada yang namanya tiang pancang (driven pile). Driven pile adalah beton pracetak, sebab beton dicor dulu di pabrik kemudian dibawa ke site kemudian dipasang di posisinya. Penulangannya, ada yang prategang (prestressed) ada yang tulangan biasa. Biasanya yang menggunakan tulangan biasa adalah jenis minipile (ukuran kecil).

      Sementara versi cast-in-situ dari pondasi tiang, biasa disebut bore-pile (tiang bor), betonnya dicor langsung ditempat yaitu di lubang yang telah dibuat, tentunya besi tulangan sudah ditempatkan di posisinya. Saya kebetulan belum pernah dengan ada bore pile yang prestressed.. šŸ˜€

      Reply

  • juragan

    says:

    @Kholid, beban PU pada kolom adalah beban ultimate (maksimum) yang bekerja pada kolom. Beban ultimate adalah penjumlahan beban mati dan beban hidup (dan beban-beban lainnya) yang dikalikan dengan faktor beban, misalnya 1.2DL + 1.6LL. (DL = beban mati, LL = beban hidup).
    Cara menghitungnya (secara kasar) bisa dengan menggunakan tributari area yang dijumlahkan pada setiap lantai.
    Mohon maaf kalau belum bisa kami setai dengan gambar.

    @Jefri, software analisa fondasi tentu ada, tapi tiap fondasi punya software yang berbeda-beda. Kalau fondasi dangkal kebetulan kami belum pernah pakai software, lebih banyak hitung manual. Kalau pondasi dalam (tiang) ada beberapa software, salah satu yang kami ketahui kalau tidak salah namanya Pile Group.. (atau PGroup?? mohon dikoreksi)

    @Argajogja, salam kenal juga mas. Blog ini juga dapat inspirasi dari blog mas Argajogja… sukses selalu, selalu sukses.. šŸ™‚

    @eko gotama, insya Allah ETABS akan kami ulas sedikit demi sedikit.

    @eko, O/S #45 itu pesan errornya apa ya? Apakah terjadi pada balok juga?
    Kalau pengalaman kami, kami hanya seing ketemu 2 jenis error, yaitu error O/S #2 (tulangan yang dibutuhkan lebih besar daripada tulangan maksimum, artinya momen lentur sangat besar, penampang balok terlalu kecil). Error yang lain adalah O/S #3, yaitu penampang balok tidak kuat menahan gaya geser yang terjadi. Tulangan yang dibutuhkan melebihi maksimum yang diperbolehkan.

    Error-error ini bisa dicek ulang dengan melihat lagi kombinasi pembenanan, reduksi beban hidup, faktor reduksi kekuatan (φ).

    Reply

  • eko gotama

    says:

    ulasan diatas sangat membantu,juragan kalau boleh minta perencanna struktr beton untuk gedung dengan menggunakan EATBS, terimakasih

    Reply

  • Argajogja

    says:

    Wah Wah Wah, Keren tenan artikelnya…, lengkap, padat dan jelas… salut2.
    terus update pakde… bolodewe.. podo2 wong sipil.. thanks juga link rekanannya, tak link genten insya Allah.. sip…

    Reply

  • admin

    says:

    @Tatang, insya Allah setiap software yang umum digunakan di sini (Indonesia) akan diusahakan dibahas. Untuk StaadPro sendiri kami memang jarang pakai sehari-hari (pekerjaan), soalnya terbentur masalah lisensi. Kalaupun ada waktu, itu cuma ngutak atik di luar jam kerja untuk keperluan studi saja. Kalau memang ada rekan yang sudah mahir dan sudah tau rahasia-rahasia Staad Pro, dengan senang hati kami mengundang rekan-rekan untuk bersama-sama berbagi ilmu dengan rekan yang lain.

    @Agung, awa
    Thanks for coming… saran dan masukannya selalu ditunggu.. šŸ™‚
    Sukses!

    Reply

  • kholid

    says:

    wah,tutorialnya bagus sekali, Gan tolong nih kapan2 tutorial kolom juga ditampilkan.
    ngomong ngomong soal kolom saya mau tanya beban PU itu apa dan bagaimana mencarinya. bila tidak menggunakan program sap alias manual…. Trimmmms

    Reply

  • Agung Gunawan

    says:

    wah, suka sekali sama website ini, bahasanya mudah dicerna dan banyak ilmu yg bisa saya dapat dr sini

    Reply

  • Tatang

    says:

    Thanks om,……….oh ya boleh request ga,….klo bisa yang staad pro jg,……hehehe
    oh ya mw nanya nih klo software ADINA untuk apa ya om?
