SAP2000: Membuat Grid Tidak Beraturan

SAP2000 dan ETABS mempunyai dua sistem grid standar: sistem koordinat kartesius (x, y, z), dan sistem koordinat radial (x, r, z)

Untuk struktur yang bentuk gridnya masih beraturan, kita bisa pake salah satu sistem di atas. Tapi kalo udah acak adul ngga beraturan, dijamin otak kita juga jadi ngga beraturan membuat sistem gridnya 😀

Contohnya, mungkin ini tipikal layout yang ngga jarang ditemui di berbagai proyek.
Ini cuma contoh sederhana.

Nah, bagaimana cara membuat sistem grid untuk model struktur di atas? Simak ya.. Ini cuma salah satu cara (bukan satu-satunya cara). Kalo misalnya pembaca punya cara yang lebih efektif dan efisien, silahkan dibagikan di kolom komentar 🙂

1. Tentukan dulu grid global. Tentukan titik 0,0 nya di mana. Trus tentukan grid turunannya (bisa lebih dari satu grid), tentukan juga titik 0,0-nya, arah X dan Y-nya, sudut rotasinya terhadap GRID GLOBAL, dan titik referensinya terhadap GRID GLOBAL. Maksudnya titik 0,0-nya grid turunan ini, posisinya terhadap GRID GLOBAL ada di mana.


   Dari gambar di atas, kita lihat, sumbu X dari CSYS1, membentuk sudut sebesar 60 derajat terhadap sumbu X Global. Ini dicatat ya.

   Trus, koordinat (0,0) dari CSYS1, berada pada titik (0, 3.1) koordinat Global. Catat juga.
   Oiya… gambar di atas satuannya adalah mm, sementara input SAP2000 menggunakan satuan meter.

2. Buat File Baru pada SAP2000, jangan lupa set satuan terlebih dahulu.
   (set satuan di pojok kanan bawah)

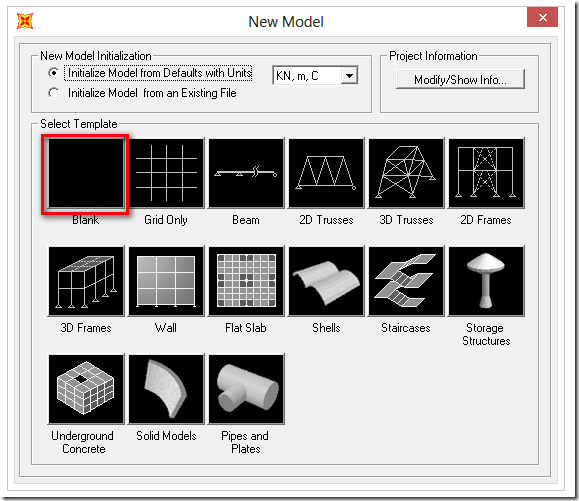

   Klik menu File->New Model. Pilih template Blank. Pastikan satuan sudah benar.

3. Buat GRID GLOBAL dulu, sesuai rencana.
   Klik menu Define –> Coordinate System/Grids

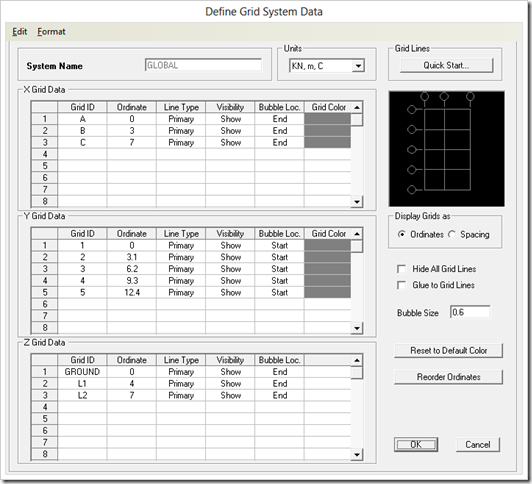

   Pilih Modify, dan isi data sesuai denah Grid Global di atas.

   nb: jumlah lantai disesuaikan kebutuhan. Di atas cuma contoh.

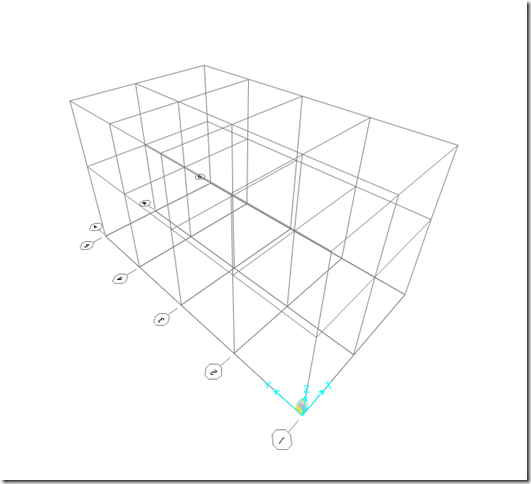

   Klik OK dua kali (kita keluar dulu buat lihat hasilnya)


   Tips: kalo gambarnya kegedean, langsung Zoom Full View saja


4. Skarang kita buat grid berikutnya, CSYS1.
   Klik menu Define –> Coordinate System/Grids.
   Pilih Add New System…

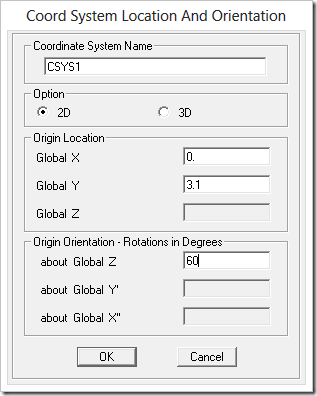

   Isi Origin Location sesuai sketsa sebelumnya. Rotation juga terhadap sumbu Z (ingat aturan tangan kanan).

   Klik OK.

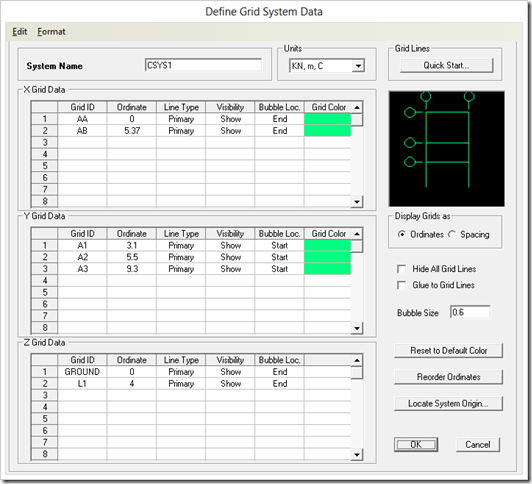

   Perhatikan di atas:
   – Jumlah lantai (sumbu Z) saya hanya isi 2 lantai saja (elevasi 0.0m dan 4.0m)
   – Warna grid saya ganti, biar nanti kelihatan bedanya.

   Klik OK dua kali.

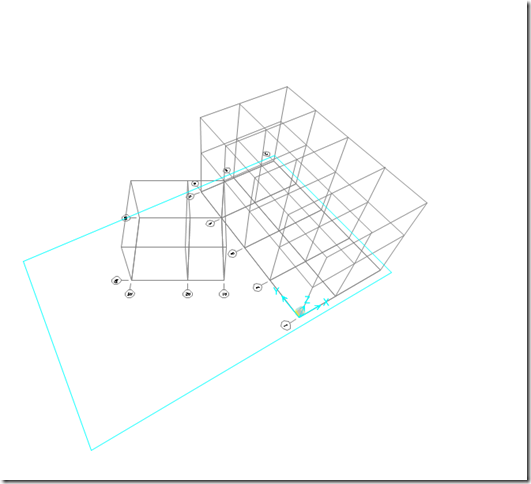

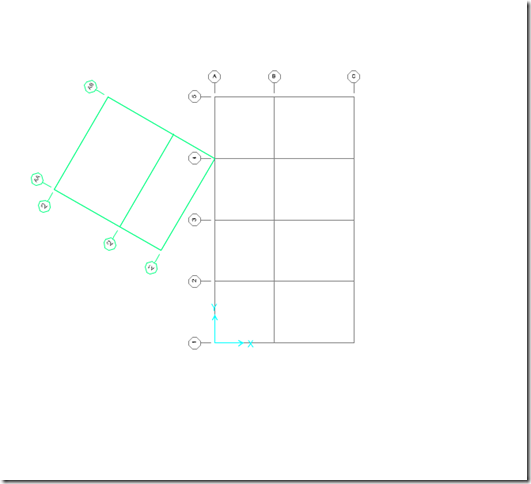

   Perbedaan warna grid hanya kelihatan pada tampilan Plan saja.

5. Tombol navigasi untuk elevasi (XY view, XZ view, atau YZ view) masih berfungsi.
   Silahkan diutak-atik di sekitar sini:

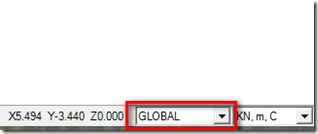

   Tapi, jangan lupa perhatikan Grid yang aktif, ada di sebelah kanan bawah:


   Silahkan diselidiki lebih jauh 🙂

Kalo mau nambah Grid System baru, atau mau modifikasi jarak-jaraknya, nambah gridlinenya, bisa dari menu Define –> Coordinate System/Grids tadi.

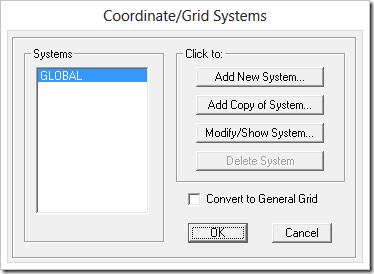

Tapi, hati-hati dengan Option Convert to General Grid, jangan sampai tercentang. Bisa nangis ntar.

Oke.. sampai di sini dulu. Silahkan dikembangkan lebih jauh.

[semoga bermanfaat]
